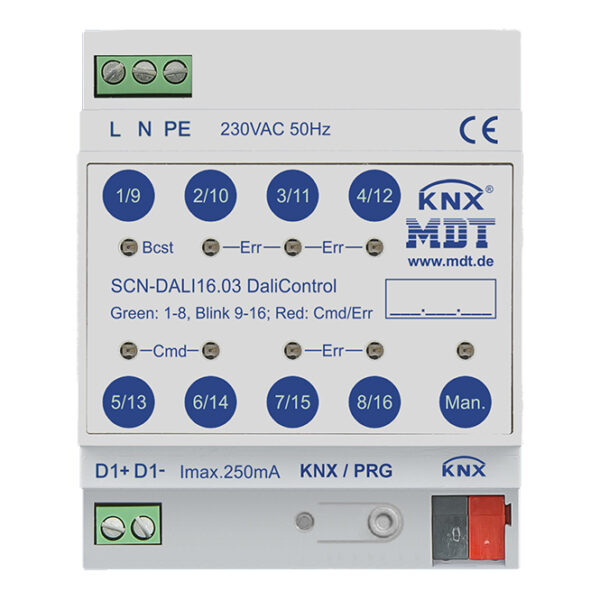

MDT DaliControl Gateway este interfața dintre luminile DALI și instalația KNX și oferă multe opțiuni noi, cum ar fi controlul iluminării în spațiul de culoare HSV.

Până la 64 de ECG-uri DALI pot fi alocate oricăror 16 canale / grupuri de iluminat. Funcțiile de comutare, estompare și valoare a luminozității sunt disponibile pentru fiecare grup.
DaliControl Gateway suporta controale diferite culori (conform standardului DALI DT8) , cum ar fi HSV spațiu de culoare, RGB / RGBW, culoare XY și controlul temperaturii culorii acordabile White. Cu modulul integrat de control al culorii, pot fi create 16 stări de iluminare individuale cu până la 300 de comenzi de control în funcție de timp. Controlul scenei face posibilă atribuirea tuturor celor 16 grupuri celor 16 scene posibile cu timpi individuali de estompare.

MDT DaliControl Gateway asigură modurile de operare funcționare normală, funcționare continuă, funcționare pe timp de noapte, funcționare pe scări și funcționare de panică. Grupurile de iluminare individuale pot fi comutate între 1-8 și 9-16 folosind butoanele pentru acționare manuală. ECG-urile defecte pot fi identificate individual sau la nivel de grup. În cazul unei erori, ECG-ul afectat poate fi înlocuit rapid.

Aplicația gratuită DCA este utilizată pentru a pune în funcțiune sistemul de magistrală DALI, pentru a configura scenele și stările de iluminare dependente de timp.
MDT DaliControl Gateway este destinat instalării permanente pe o șină top-hat în distribuții. Montajul trebuie să aibă loc în interior uscat.
Aveți nevoie de ETS pentru a pune în funcțiune și proiecta gateway-ul MDT DaliControl.

– Suport pentru diferite balasturi electronice DALI (DT6 / DT8) – Controlul a până la 16 canale / grupuri de lumini (comutare, reglare și luminozitate)
– Control inovator HSV, culoare RGB, RGBW și XY conform standardului Dali DT8
– Alb reglabil, control al temperaturii culorii
– Integrat Modul de control al culorii pentru controlul culorii luminoase în funcție de timp, cu până la 300 de pași
– moduri de operare funcționare normală, funcționare continuă, funcționare pe timp de noapte, funcționare a scării și funcționare de panică
– funcționare manuală pentru toate cele 16 grupuri
– 16 scene cu timpi individuali de estompare
– funcție de economisire a energiei pentru oprirea balasturilor electronice (prin actuator de comutare suplimentar KNX)
– detectarea erorilor defecțiunilor lămpii și ECG-uri defecte
– Schimb rapid de balast electronic
– Aplicație DCA gratuită pentru punerea în funcțiune a sistemului de magistrală DALI și configurarea scenelor și controlul timpului

Date tehnice:
Ieșiri:
– Număr de grupuri: 16
– Număr de balasturi electronice : 64
– Tensiune maximă Dali: 16-20VDC
– Curent maxim Dali: 250mA
Specificație interfață KNX : TP-256 cu suport pentru cadru lung pentru ETS5
Baze de date disponibile KNX: ETS5 Secțiune
maximă a cablului:
– Borne cu șurub: 0,5 – 4,0 mm² fir unic 0,5 – 2,5 mm² cu fir fin
– Terminal bus KNX: 0,8 mm Ø, conductor solid
Tensiune de alimentare: 230VAC / 50Hz
Consum de energie tip 230VAC tip: <5W Temperatura ambientală: 0 grade Celsius până la + 45 grade Celsius Clasa de protecție: IP20 Dimensiuni REG (module): 4TE.
